Standard e metodi di misurazione per i cristalli di quarzo

Le serie IEC 60444, DIN EN 60444, MIL-PRF-3098, MIL-STD-202 e la serie JEDEC JESD22 sono particolarmente importanti per la misurazione e il collaudo dei cristalli di quarzo. La serie IEC 60444 descrive i principali metodi di misura per i risonatori piezoelettrici al quarzo, tra cui la frequenza di risonanza, la resistenza in serie e i parametri del circuito equivalente. La DIN EN 60444 è l'adozione tedesca o europea di questi standard internazionali IEC ed è quindi direttamente applicabile in termini di contenuto. MIL-PRF-3098 e MIL-STD-202 definiscono ulteriori requisiti e test ambientali, in particolare per le applicazioni militari e di tipo rugged. La serie JESD22 copre anche test di affidabilità e ambientali come cicli termici, test di umidità e test di durata.

La serie IEC 60444 è la serie centrale di norme per i metodi di misura sui risonatori piezoelettrici al quarzo. Specifica come determinare in modo affidabile importanti parametri elettrici come la frequenza di risonanza, la resistenza di risonanza, la VES, il fattore Q e i parametri di movimento. La norma IEC 60444-1, ad esempio, descrive il metodo a fase zero in un circuito π per misurare la frequenza di risonanza e la resistenza in serie. Altre parti della norma trattano le note applicative, la determinazione dei parametri del circuito equivalente e i metodi dell'analizzatore di rete per la risonanza in serie e in parallelo. Lo standard crea quindi una base standardizzata per misure di cristallo comparabili e riproducibili.

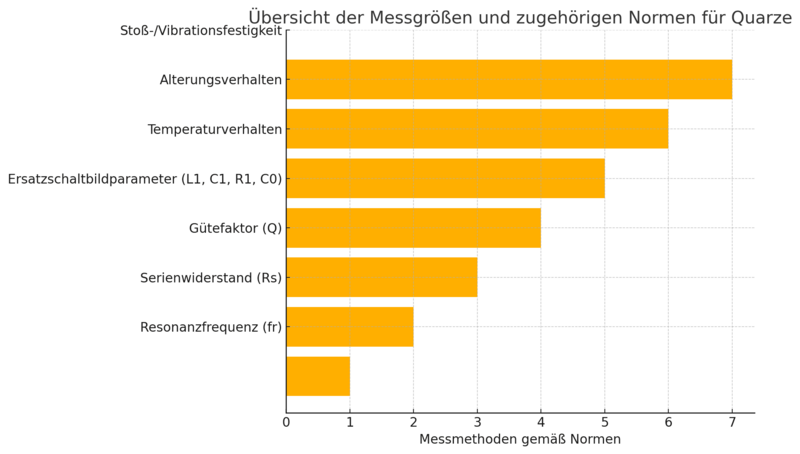

Secondo gli standard pertinenti, per i cristalli di quarzo vengono determinate diverse variabili chiave, decisive per il funzionamento e la qualità. Tra queste vi sono la frequenza di risonanza in serie, la resistenza in serie Rs o la resistenza in serie equivalente ESR e il fattore di qualità Q. Anche i parametri del diagramma del circuito equivalente, come L1, C1, R1 e C0, sono importanti, poiché descrivono con precisione il comportamento elettrico del cristallo di quarzo. A seconda dei requisiti, vengono testati anche i cambiamenti di frequenza attraverso la temperatura, la deriva a lungo termine e la resistenza agli urti e alle vibrazioni. Questi valori misurati sono essenziali per valutare in modo affidabile i cristalli di quarzo per applicazioni industriali, esigenti o critiche dal punto di vista della qualità.

La misura standardizzata della frequenza di risonanza e della resistenza in serie viene tipicamente eseguita in conformità alla norma IEC 60444-1 utilizzando il metodo della fase zero in un circuito π. In questo modo si determina la frequenza alla quale il cristallo raggiunge la sua risonanza in serie e il comportamento della fase corrisponde alle condizioni di misura definite. Su questa base, è possibile determinare anche la resistenza in serie Rs come misura delle perdite di energia alla risonanza. Lo standard garantisce che l'impostazione della misura, le condizioni di prova e la valutazione siano standardizzate e che i risultati rimangano comparabili. Questa procedura standardizzata è particolarmente importante per la selezione e la qualificazione dei cristalli oscillanti.

I test ambientali e di affidabilità conformi a MIL-STD-202, MIL-PRF-3098 e alla serie JEDEC JESD22 sono particolarmente importanti per i cristalli di quarzo. Questi standard coprono le sollecitazioni che possono portare a variazioni di frequenza, invecchiamento o danni meccanici nell'uso pratico. Tra questi, i cicli termici, i test di umidità, i test di durata e i test di resistenza agli urti e alle vibrazioni. Questi test aiutano a valutare la resistenza meccanica e la stabilità di frequenza a lungo termine di un cristallo di quarzo in condizioni realistiche. Questi test sono una parte essenziale dell'assicurazione della qualità e dell'affidabilità, soprattutto nelle applicazioni industriali e impegnative.

PETERMANN-TECHNIK è specializzata nella tecnologia delle frequenze e vanta una profonda competenza in materia di cristalli, oscillatori a cristallo e relativi standard di prova e misurazione. L'azienda è guidata da standard consolidati come IEC 60444, DIN EN 60444, MIL-PRF-3098, MIL-STD-202 e JEDEC JESD22, creando così una base tecnica affidabile. Per i clienti industriali B2B, questa certezza degli standard è particolarmente importante quando si tratta di valori di misura comparabili, specifiche affidabili e selezione orientata all'applicazione. PETERMANN-TECHNIK fornisce un supporto con una consulenza esperta sulle variabili di misura rilevanti come la frequenza di risonanza, la VES, il fattore di qualità e i parametri del diagramma del circuito equivalente. Questo fornisce ai clienti un supporto competente e pratico su tutti gli aspetti degli standard e dei metodi di misura per i cristalli di quarzo.
