Oscillatori al quarzo: precisione da quasi 100 anni

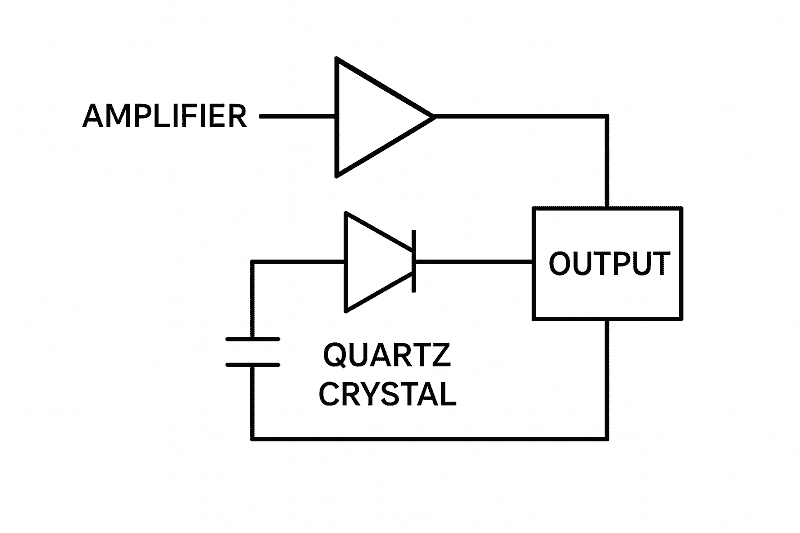

Un oscillatore al quarzo è un componente di generazione di frequenza che utilizza un cristallo di quarzo per fornire una frequenza di clock molto stabile. Si basa sull'effetto piezoelettrico inverso, che fa oscillare il cristallo di quarzo a una frequenza definita quando viene eccitato elettricamente. Gli oscillatori al quarzo sono indispensabili quando i sistemi digitali devono funzionare in modo sincrono. Sono utilizzati, tra l'altro, in smartphone, computer, automobili, satelliti e tecnologie di comunicazione. Garantiscono inoltre frequenze affidabili e riproducibili nella ricerca e nei sistemi di riferimento temporale precisi.

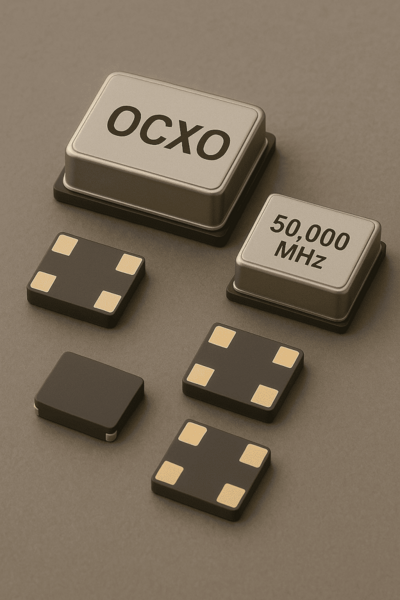

I tipi più importanti includono XO standard, TCXO, VCXO, OCXO e LPXO. Un oscillatore al quarzo standard è la soluzione di base economica per applicazioni semplici, mentre un TCXO offre una stabilità significativamente maggiore in caso di fluttuazioni di temperatura grazie alla compensazione termica. Un VCXO può essere regolato con precisione tramite una tensione esterna ed è quindi particolarmente adatto per compiti di sincronizzazione. Gli OCXO raggiungono la massima precisione grazie alla temperatura di funzionamento costante e sono utilizzati quando è richiesta la massima accuratezza. Gli LPXO offrono una buona stabilità di frequenza con un basso consumo energetico e sono più precisi degli SPXO.

L'accuratezza di un oscillatore al quarzo dipende in larga misura dal progetto e dal campo di applicazione. Un OCXO offre la massima precisione e raggiunge valori fino a circa ±0,01 ppm. Gli XO standard hanno una precisione di circa ±25 ppm e sono quindi sufficienti per molte applicazioni generali. I TCXO sono progettati appositamente per garantire frequenze stabili in funzione della temperatura e raggiungono circa ±0,5 ppm nell'intervallo da -40 a +85 °C. Gli LPXO hanno in genere una stabilità di frequenza compresa tra ±5 e ±10 ppm a -40 e +85 °C e combinano la precisione con un basso consumo energetico.

Un TCXO è la scelta giusta quando è richiesta un'elevata stabilità di frequenza nonostante i cambiamenti di temperatura ambientale. Un VCXO è particolarmente adatto quando la frequenza deve essere riadattata durante il funzionamento, ad esempio per compiti di sincronizzazione nei sistemi di comunicazione. Un OCXO è ideale per le applicazioni che richiedono la massima precisione e stabilità a lungo termine. Grazie al controllo della temperatura stabilizzato in forno, raggiunge la migliore precisione tra i tipi di oscillatori al quarzo menzionati. La scelta deve quindi sempre basarsi sulla precisione, sul comportamento in temperatura, sulla controllabilità e sui requisiti energetici.

Gli oscillatori MEMS sono particolarmente interessanti per le loro dimensioni ridotte e il basso consumo energetico. Ciò li rende fondamentalmente interessanti per i sistemi elettronici compatti. Rispetto ai classici oscillatori al quarzo, tuttavia, sono molto costosi e sono disponibili solo in custodie di plastica. Secondo il contenuto della pagina, ci sono diversi svantaggi da considerare quando si utilizzano oscillatori MEMS rispetto agli oscillatori al quarzo. Per molte applicazioni industriali e critiche di precisione, gli oscillatori al quarzo rimangono quindi la soluzione preferita.

PETERMANN-TECHNIK è sinonimo di precisione nella tecnologia della frequenza e si rivolge ad applicazioni industriali con elevate esigenze di stabilità e affidabilità. L'azienda si avvale di esperti di frequenza che forniscono assistenza nella scelta degli oscillatori a cristallo adatti alle diverse aree di applicazione. Che si tratti di XO standard, TCXO, VCXO, OCXO o LPXO, la categorizzazione tecnica dei vari tipi di oscillatori dimostra una chiara comprensione dei requisiti specifici delle applicazioni. Per i clienti dei settori dell'elettronica, delle comunicazioni, dell'automotive o della ricerca, questo è un importante vantaggio nella scelta dei componenti. La consulenza personale tramite telefono, e-mail o servizio di call-back crea ulteriore fiducia e facilita il rapido coordinamento del progetto.
