Per i cristalli oscillanti MHz si utilizza la cosiddetta "oscillazione fondamentale" (oscillazione fondamentale) o un'armonica (di solito la terza o la quinta armonica). Il fattore decisivo è il modo meccanico di vibrazione del cristallo di quarzo, che si basa sull'effetto piezoelettrico del quarzo. Nella gamma dei MHz, la modalità fondamentale (disponibile presso PETERMANN-TECHNIK GmbH fino a 285 MHz) è tipicamente utilizzata nella modalità ditaglio dello spessore.

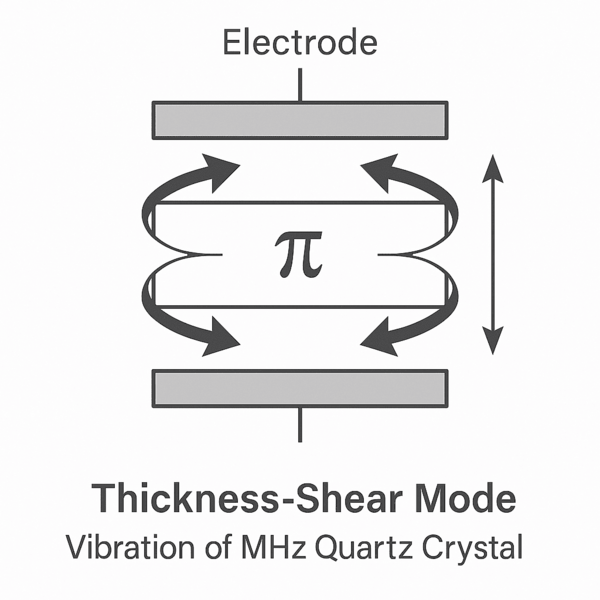

Modalità di oscillazione nella gamma dei MHz: oscillatore a taglio di spessore (modalità a taglio planare)
Cosa succede nel processo?
Il cristallo di quarzo viene molato e tagliato (di solito con taglio AT) in modo tale da oscillare in una certa modalità di spinta quando viene applicata una tensione alternata nella gamma dei MHz. Il quarzo non si muove in direzione longitudinale o trasversale alla superficie, ma l'oscillazione avviene nel piano del cristallo, cioè come una "tranciatura" laterale.
Il movimento che ne deriva ricorda quello di due lastre sovrapposte che si spostano l'una contro l'altra: questo è il movimento di "taglio".
Come funziona in dettaglio
- Taglio AT:
- Il cristallo di quarzo viene tagliato con un angolo specifico rispetto all'asse del cristallo (circa 35°15' rispetto all'asse Z).
- Questo taglio speciale produce la forma di oscillazione desiderata (modalità shear) e garantisce la stabilità della temperatura nella gamma dei MHz.
- Applicazione di una tensione alternata:
- Gli elettrodi su entrambi i lati del quarzo generano un campo elettrico attraverso il cristallo.
- Grazie all'effetto piezoelettrico, il cristallo si deforma meccanicamente (inizia a vibrare) non appena viene applicata una tensione.
- L'oscillazione meccanica genera a sua volta una tensione elettrica: un effetto di auto-rinforzo alla frequenza di risonanza.
- Risonanza nella gamma dei MHz:
- Lo spessore del cristallo di quarzo determina la frequenza di risonanza (a 10 MHz, ad esempio, lo spessore è di circa 0,33 mm).
- La frequenza fondamentale è la frequenza naturale più bassa possibile alla quale il quarzo risuona in modalità di taglio.
Perché questa particolare forma di vibrazione?
Motivo | Spiegazione |
Buona stabilità in frequenza | La sezione AT ha un comportamento piatto in frequenza a temperatura ambiente fino a circa 70 °C. |
Efficiente trasferimento di energia | Il modo di taglio si accoppia bene con il campo elettrico e perde poca energia. |
Bassa attenuazione nella gamma dei MHz | L'oscillazione è meccanicamente stabile e presenta un elevato fattore di qualità (fattore Q). |
Possibilità di dimensioni ridotte | La relazione spessore-frequenza consente di realizzare frequenze elevate con quarzo sottile. |
Alternative: Funzionamento armonico
Alcuni cristalli della gamma superiore di MHz (ad esempio 30 MHz, 50 MHz) utilizzano la terza o la quinta armonica della stessa modalità di oscillazione. Pertanto, oscillano a un multiplo della frequenza fondamentale.
Perché?
- La fabbricazione di cristalli di quarzo molto sottili per le alte frequenze fondamentali è meccanicamente difficile.
- Per le armoniche più alte si utilizzano invece cristalli più spessi, più facili da fabbricare, ma che richiedono circuiti speciali.
Conclusione
Nella gamma dei MHz , l'oscillazione fondamentale viene utilizzata nella modalità di oscillazione a taglio di spessore perché:
stabilità ad alta frequenza,
buona qualità (basse perdite)
insensibilità alla temperatura,
e l'efficiente accoppiamento elettrico.
Queste proprietà la rendono ideale per i generatori di clock di precisione, oggi utilizzati in tutte le applicazioni del settore elettronico.
Una nota da parte nostra: grazie ai nostri progetti di risonatori fondamentali, possiamo fornire frequenze fondamentali fino a 285 MHz - vedi qui: https://www.petermann-technik.de/produkte/quarz-konfigurator.html.
FAQs
Quale modalità di oscillazione viene tipicamente utilizzata per i cristalli oscillanti in MHz?
Nei cristalli oscillanti a MHz si utilizza in genere l'oscillazione fondamentale o, a frequenze più elevate, un'armonica, di solito la terza o la quinta. Il modo di oscillazione meccanico rilevante è il modo di taglio planare, noto anche come modo di taglio dello spessore. In questo modo, il cristallo di quarzo non vibra longitudinalmente o perpendicolarmente alla superficie, ma nel suo piano come in un movimento di taglio laterale. Questa modalità di oscillazione si basa sull'effetto piezoelettrico del quarzo ed è particolarmente adatta alla gamma dei MHz. Offre un'elevata stabilità di frequenza, basse perdite e un accoppiamento elettrico efficiente.
Perché la modalità Thickness Shear è particolarmente adatta ai cristalli MHz?
La modalità di taglio dello spessore è particolarmente adatta ai cristalli MHz perché consente un'oscillazione meccanicamente stabile e a bassa perdita. Il movimento di taglio all'interno del piano del cristallo consente di ottenere un fattore Q elevato. Allo stesso tempo, questa modalità si accoppia molto bene con il campo elettrico applicato al quarzo attraverso gli elettrodi. Ciò migliora il trasferimento di energia e supporta un comportamento di risonanza pulito nella gamma dei MHz. Questa modalità di oscillazione è quindi ideale per i generatori di orologi precisi nelle applicazioni elettroniche.
Che ruolo ha il taglio AT nei cristalli oscillanti di MHz?
Il taglio AT è fondamentale per i cristalli di quarzo MHz perché determina in modo significativo la forma di oscillazione desiderata e il comportamento in temperatura del quarzo. Il cristallo di quarzo viene tagliato con un angolo definito di circa 35°15' rispetto all'asse Z. Questo taglio speciale crea il modo di taglio e garantisce un comportamento piatto della frequenza di temperatura nell'intervallo tra l'ambiente e l'ambiente. Questo taglio speciale crea il modo di taglio e garantisce un comportamento piatto della frequenza di temperatura nell'intervallo tra la temperatura ambiente e circa 70 °C. Di conseguenza, la frequenza rimane particolarmente stabile alle tipiche temperature di esercizio. Il taglio AT è quindi lo standard preferito per molte applicazioni industriali ed elettroniche.
Quando vengono utilizzate le fondamentali e le armoniche nei cristalli oscillanti a MHz?
La frequenza fondamentale è la frequenza naturale più bassa alla quale il quarzo risuona in modalità di taglio e viene utilizzata molto spesso nella gamma dei MHz. Con l'aumentare delle frequenze, tuttavia, la produzione di cristalli di quarzo estremamente sottili diventa sempre più impegnativa dal punto di vista meccanico. Per questo motivo, a gamme di MHz più elevate si utilizza spesso la terza o la quinta armonica della stessa modalità di oscillazione. Il cristallo oscilla quindi a un multiplo della sua frequenza fondamentale, il che rende più facile la produzione di risonatori più spessi e robusti. Tuttavia, per far funzionare questi cristalli armonici sono necessari circuiti appositamente progettati.
In che modo lo spessore del cristallo di quarzo influenza la frequenza di risonanza nella gamma dei MHz?
Lo spessore del cristallo di quarzo è direttamente correlato alla sua frequenza di risonanza nella gamma dei MHz. Più sottile è il cristallo di quarzo, più alta è la frequenza fondamentale raggiungibile. Alla frequenza di 10 MHz, ad esempio, lo spessore del cristallo di quarzo è di circa 0,33 mm. Questa relazione spessore-frequenza consente di realizzare progetti compatti e frequenze elevate con cristalli altrettanto sottili. Tuttavia, se sono richieste frequenze di base molto elevate, lo sforzo di produzione meccanica aumenta in modo significativo, motivo per cui spesso si ricorre alle armoniche come alternativa.
