Modalità di oscillazione per i cristalli di quarzo

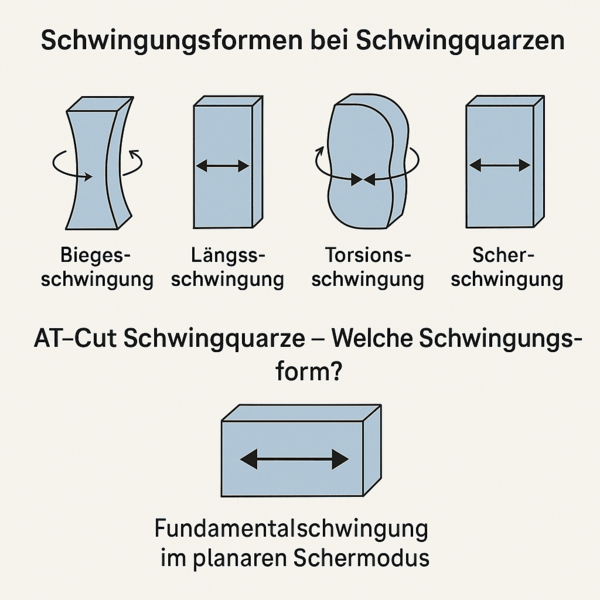

I cristalli di quarzo vibranti possono essere utilizzati in varie modalità di vibrazione meccanica, che differiscono significativamente in termini di direzione del movimento, gamma di frequenza e applicazione. Le modalità di vibrazione più importanti includono la vibrazione di flessione, la vibrazione longitudinale, la vibrazione torsionale e la vibrazione di taglio. La vibrazione di flessione è tipicamente utilizzata per i cristalli a diapason nella gamma delle basse frequenze, mentre la vibrazione di taglio è particolarmente importante per i cristalli a MHz. Le vibrazioni longitudinali e torsionali sono utilizzate meno frequentemente, poiché sono più dipendenti dalla temperatura o più difficili da controllare in termini di progettazione, a seconda del progetto. La scelta della modalità di vibrazione appropriata dipende sempre dai requisiti in termini di frequenza, stabilità, progettazione e ambiente operativo.

L'oscillazione di taglio è la modalità più importante per le applicazioni ad alta frequenza, perché consente un'elevata stabilità di frequenza e una bassa dipendenza dalla temperatura. Con questo comportamento di oscillazione, i piani paralleli del cristallo si spostano l'uno contro l'altro, il che è particolarmente adatto per specifiche di frequenza precise nella gamma dei MHz. Nell'AT-Cut viene spesso utilizzata la modalità di oscillazione a taglio di spessore, una delle modalità di oscillazione più comunemente utilizzate per i cristalli di quarzo. Questa modalità offre anche una bassa sensibilità alle influenze esterne e un basso invecchiamento. Per questo motivo l'oscillazione a taglio è la soluzione preferita per le comunicazioni, gli orologi e molte altre applicazioni elettroniche ad alta frequenza.

L'AT-Cut è il taglio al quarzo più utilizzato per i cristalli oscillanti ed è particolarmente adatto per applicazioni stabili nella gamma dei MHz. Funziona in modalità di taglio planare, in cui il piano di oscillazione è parallelo alla piastra di quarzo e il taglio avviene in direzione della superficie della piastra. Un vantaggio significativo dell'AT-Cut è il suo comportamento quasi compensato dalla temperatura nell'intervallo vicino ai 25 °C. Questo taglio al quarzo convince anche per l'ottima stabilità di frequenza, il basso invecchiamento e la bassa sensibilità alle influenze esterne. Secondo il contenuto della pagina, le frequenze di modo base fino a 285 MHz sono disponibili presso PETERMANN-TECHNIK GmbH.

L'oscillazione flessionale è utilizzata principalmente nei cristalli a diapason ed è particolarmente adatta per le basse frequenze. La gamma di frequenze tipiche è inferiore a 100 kHz, con 32,768 kHz come area di utilizzo classica nelle applicazioni orologiere. Questa forma di oscillazione offre vantaggi quali il basso consumo energetico e il design compatto, che la rendono interessante per i dispositivi alimentati a batteria. Allo stesso tempo, è meccanicamente più sensibile agli urti e alle vibrazioni rispetto ad altre modalità di vibrazione. Per questo motivo, la vibrazione flessionale è preferita quando il basso consumo energetico e le dimensioni ridotte sono più importanti della massima robustezza meccanica.

L'oscillazione longitudinale avviene lungo l'asse longitudinale del cristallo di quarzo e viene solitamente utilizzata nella gamma da kHz a MHz. I tagli tipici sono il taglio X e il taglio Y, ma questa modalità è relativamente dipendente dalla temperatura e quindi utile solo per alcune applicazioni. L'oscillazione torsionale descrive un'oscillazione rotazionale attorno all'asse del cristallo, è geometricamente complessa e difficile da controllare, motivo per cui viene utilizzata raramente. La vibrazione di taglio, invece, si basa su un movimento di scorrimento di piani di cristallo paralleli ed è la modalità più importante per le applicazioni ad alta frequenza. Offre una bassa dipendenza dalla temperatura e un'elevata stabilità in frequenza, che la rendono particolarmente adatta ai sistemi elettronici di precisione.

PETERMANN-TECHNIK è specializzata in cristalli oscillanti, oscillatori e componenti di generazione di frequenza con un elevato livello di competenza tecnica. L'azienda offre una competenza approfondita sui diversi tipi di oscillazione e sulla loro idoneità per applicazioni specifiche nell'industria e nell'elettronica. Particolarmente degna di nota è la disponibilità di cristalli AT-Cut in modalità fondamentale fino a 285 MHz, come descritto nella pagina. I clienti beneficiano di una consulenza precisa sulla gamma di frequenze, sul comportamento in temperatura, sulla stabilità e sulle proprietà meccaniche della rispettiva modalità di vibrazione. Ciò rende PETERMANN-TECHNIK una scelta importante per le aziende che cercano soluzioni affidabili e orientate all'applicazione nel campo dei cristalli oscillanti.
