La produzione di blocchi di quarzo sintetico è un processo chiave per l'elettronica moderna, in particolare per la fabbricazione di cristalli oscillanti. Di seguito vengono illustrati la storia e il processo tecnico della sintesi idrotermale.
1. storia della produzione di quarzo sintetico
I primi utilizzi del quarzo naturale
- Fino alla metà del XX secolo si utilizzava prevalentemente quarzo naturale, proveniente ad esempio da giacimenti in Brasile, Madagascar o Stati Uniti.
- La richiesta di quarzo di elevata purezza, con pochi difetti e con orientamento specifico per i cristalli di quarzo oscillanti è aumentata in modo massiccio, soprattutto durante la Seconda Guerra Mondiale (radar, tecnologia radio).
- Tuttavia, il quarzo naturale presentava spesso inclusioni, difetti reticolari o gemellature, che portavano a frequenze instabili.
Sviluppo di cristalli di quarzo sintetici
- Negli anni '40 è iniziata la sintesi del quarzo nei cosiddetti impianti idrotermali, un processo che imita le condizioni di crescita naturali.
- A partire dagli anni '50, la sintesi idrotermale è stata introdotta su scala industriale.
- In seguito, il processo è stato ottimizzato per produrre blocchi di quarzodi elevata purezza e privi di difetti, principalmente per la tecnologia dei semiconduttori e delle frequenze.
2. produzione di blocchi di quarzo sintetico
Materia prima di base
- Il materiale di base è il biossido di silicio (SiO₂) di elevata purezza, ad esempio sotto forma di quarzo naturale, silice amorfa o silice purificata da processi chimici.
- Le impurità estremamente basse sono fondamentali per le applicazioni elettroniche (intervallo di ppb, soprattutto per Al, Na, Fe).

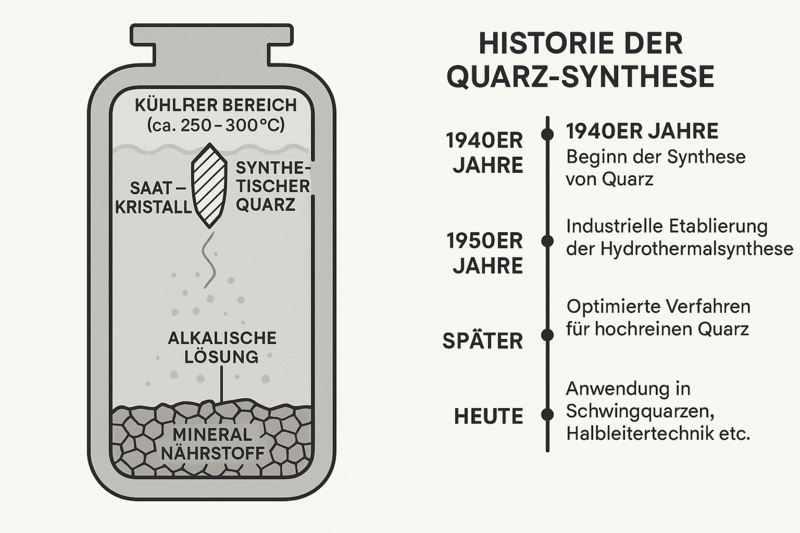

Il processo idrotermale
Il principio
- Simulazione delle condizioni geologiche: alta pressione, alta temperatura, soluzione acquosa.
- Simile al processo in autoclave utilizzato per le gemme sintetiche.
Fasi del processo
- Preparazione dell'autoclave:
- Un reattore resistente alla pressione (autoclave) viene riempito con un nutrimento minerale (ad esempio quarzo naturale polverizzato) e una soluzione alcalina (solitamente NaOH o Na₂CO₃).
- Gradiente di temperatura:
- Nella parte inferiore: temperatura più alta (circa 350-400 °C) → dove il SiO₂ si dissolve.
- Nella parte superiore: temperatura più bassa (circa 250-300 °C) → il SiO₂ si cristallizza.
- Inserto di germinazione:
- Nella parte superiore dell'autoclave vengono inseriti cristalli di quarzo con orientamento definito, sui quali cresce il biossido di silicio disciolto.
- Crescita dei cristalli:
- Durata: da alcune settimane a mesi.
- Risultato: quarzo sintetico monocristallino con elevata perfezione strutturale.
3. proprietà e qualità
Vantaggi del quarzo sintetico:
- Elevata purezza (poche impurità ppm/ppb).
- Orientamento controllato del cristallo (ad esempio, taglio AT o BT per il quarzo oscillante).
- Assenza di gemme o inclusioni come nel caso del quarzo naturale.
- Riproducibilità delle proprietà fisiche.
Pulizia
- In alcuni casi, il materiale di partenza viene purificato nuovamente mediante pulizia chimica o processi di fusione a zone prima della crescita.
Utilizzo
- Oscillatori al quarzo / cristalli di quarzo: oscillatori stabili in frequenza per tutte le applicazioni in elettronica.
- Industria dei semiconduttori: vetro di quarzo sintetico (ad esempio, per i tubi dei reattori).
Ottica: lenti e prismi in quarzo cristallino.
Controlliamo al 100% ogni lingotto di quarzo durante il processo di entrata delle merci. La purezza e gli assi cristallografici corrispondenti vengono controllati otticamente (processo a raggi X). Al lingotto di quarzo viene poi assegnato un numero prefissato, in modo da poterlo integrare nella tracciabilità dei lotti dei risonatori di quarzo. Ciò significa che la disponibilità dei nostri lotti di produzione può essere ricondotta all'ispezione in entrata del blocco grezzo di quarzo. Il tutto in linea con il nostro sofisticato processo di produzione di generatori di orologi di altissima qualità, prestazioni e durata.
FAQs
Che cos'è il quarzo sintetico e perché è così importante per i cristalli di quarzo?
Il quarzo sintetico è un quarzo monocristallino cresciuto artificialmente e prodotto appositamente per applicazioni tecniche con requisiti di qualità elevati. Questo materiale è particolarmente importante per i cristalli di quarzo vibranti perché offre un'elevata purezza, un orientamento cristallino definito e un'ottima perfezione strutturale. Rispetto al quarzo naturale, la presenza di inclusioni, difetti reticolari o gemellarità, che possono compromettere la stabilità della frequenza, è notevolmente ridotta. In particolare, nella tecnologia delle frequenze, la riproducibilità delle proprietà fisiche è fondamentale per ottenere caratteristiche di vibrazione elettrica e meccanica costanti. Per questo motivo il quarzo sintetico costituisce la base centrale per risonatori al quarzo di alta qualità e oscillatori stabili in frequenza nell'elettronica moderna.
Come funziona il processo idrotermale per la produzione di blocchi di quarzo sintetico?
Il processo idrotermale imita le condizioni naturali di crescita geologica del quarzo in condizioni industriali controllate. Il biossido di silicio di elevata purezza come nutriente e una soluzione alcalina, solitamente a base di NaOH o Na2CO3, vengono introdotti in un'autoclave pressurizzata. Nella zona inferiore del reattore si raggiungono temperature più elevate, tra i 350 e i 400 gradi Celsius, in modo che il SiO2 si dissolva. Nella zona superiore, più fredda, a circa 250-300 gradi Celsius, il materiale disciolto cristallizza nuovamente su cristalli di semi con un orientamento definito. Nel corso di diverse settimane o mesi, si producono blocchi di quarzo sintetico monocristallino con elevata purezza e ottima idoneità alla vibrazione dei cristalli di quarzo.
Quali sono i vantaggi del quarzo sintetico rispetto al quarzo naturale per la tecnologia delle frequenze?
Il quarzo sintetico offre vantaggi decisivi per la tecnologia delle frequenze, perché le sue proprietà materiali possono essere controllate in modo specifico. Il quarzo naturale presenta spesso inclusioni, difetti reticolari o gemellature, che possono portare a frequenze instabili e a proprietà fluttuanti dei componenti. Il quarzo prodotto sinteticamente, invece, raggiunge una purezza molto elevata, fino all'intervallo di ppm o ppb, e consente un orientamento definito del cristallo, ad esempio per le sezioni AT o BT. Ciò consente di produrre cristalli di quarzo con proprietà elettriche e meccaniche riproducibili. Per le applicazioni industriali, ciò significa maggiore stabilità di frequenza, maggiore affidabilità dei processi e migliori prestazioni a lungo termine.
Quali sono i requisiti di purezza del quarzo sintetico nelle applicazioni elettroniche?
Per le applicazioni elettroniche, il quarzo sintetico deve avere livelli di impurità estremamente bassi, poiché anche le più piccole sostanze estranee possono influenzare le proprietà di oscillazione. Particolarmente critici sono gli elementi in traccia come l'alluminio, il sodio o il ferro, che devono essere controllati nell'ordine dei ppb. Come materiale di partenza viene quindi utilizzato biossido di silicio di elevata purezza, che può provenire da quarzo naturale, silice amorfa o da processi di purificazione chimica. In alcuni casi, il materiale viene ulteriormente purificato chimicamente prima della crescita dei cristalli o ulteriormente raffinato con processi di purificazione. L'elevata purezza del materiale è un prerequisito essenziale per cristalli di quarzo ad alte prestazioni, oscillatori al quarzo e altri componenti che generano frequenze.
Come viene testata la qualità dei lingotti di quarzo sintetico per i cristalli di quarzo?
La qualità dei lingotti di quarzo sintetico viene testata in modo approfondito già nella fase di arrivo delle merci, per garantire una base affidabile per la successiva produzione di cristalli di quarzo. Ogni lingotto di quarzo viene controllato al 100%, in particolare per quanto riguarda la purezza e gli assi cristallografici corretti. L'ispezione viene effettuata otticamente e in aggiunta tramite un processo a raggi X, al fine di valutare con precisione la struttura e l'orientamento del materiale. A ogni lingotto viene assegnato un numero progressivo, in modo da poterlo integrare completamente nella tracciabilità dei lotti dei risonatori al quarzo. Questa tracciabilità continua supporta un processo di produzione orientato alla qualità per generatori di orologi con prestazioni, affidabilità e durata elevate.
Perché il quarzo sintetico PETERMANN-TECHNIK per i cristalli di quarzo oscillanti?
PETERMANN-TECHNIK è una scelta forte per il quarzo sintetico per i cristalli di quarzo vibranti, perché la garanzia di qualità e la tracciabilità sono costantemente integrate nel processo di produzione. Ogni lingotto di quarzo viene testato al 100% al ricevimento della merce, con un controllo ottico e radiografico della purezza e degli assi cristallografici. L'etichettatura continua di ogni lingotto consente una tracciabilità senza soluzione di continuità fino all'ispezione della merce in entrata, un fattore di qualità importante per i clienti industriali B2B. Questo controllo sistematico supporta la produzione di generatori di orologi di alta qualità, con prestazioni stabili e una lunga durata. Allo stesso tempo, esperti di frequenza sono a disposizione per rispondere a domande tecniche e fornire consigli specifici per le applicazioni.
