Il bassissimo consumo di energia e gli eccellenti valori di jitter sono altrettanto importanti dei prezzi molto vantaggiosi, della disponibilità molto rapida di campioni e di quantità in serie. La stabilità di frequenza è disponibile per gli XO da +-10ppm su -40/+85°C in custodie da 3,2x2,5mm, o per i TC&VCTCXO in custodie da 3,2x2,5mm con stabilità di temperatura di +-2,5ppm su -40/+85°C. Le versioni LVCMOS, LVDS e CML sono disponibili con tensioni di alimentazione a partire da 1,8 VDC, o LVPECL, HCSL e LVDS a partire da 2,5 VDC. Gli oscillatori differenziali al silicio possono sostituire i corrispondenti oscillatori al quarzo, generando così grandi potenziali di risparmio.
La gamma di prodotti di oscillatori differenziali al silicio a basso consumo (serie XO - DLPO) comprende soluzioni nella gamma di frequenza da 1,0 a 625625 MHz, a seconda della versione, comprese le versioni appositamente ottimizzate per i requisiti di 10GB Ethernet, SONET, SATA, SAS, Fibre Channel e PCI Express. Le applicazioni tipiche degli oscillatori differenziali al silicio includono telecomunicazioni, reti, Ethernet, strumentazione, archiviazione, server e sistemi di controllo industriali.
Rispetto agli oscillatori differenziali al quarzo convenzionali, gli oscillatori differenziali al silicio richiedono un consumo energetico inferiore alla metà e hanno una stabilità di frequenza di ±10 ppm su -40/+85°C. Sono disponibili soluzioni con segnali di uscita LVCMOS, LVDS e CML da 1,8 VDC o LVPECL, HCSL e LVDS da 2,5 VDC.

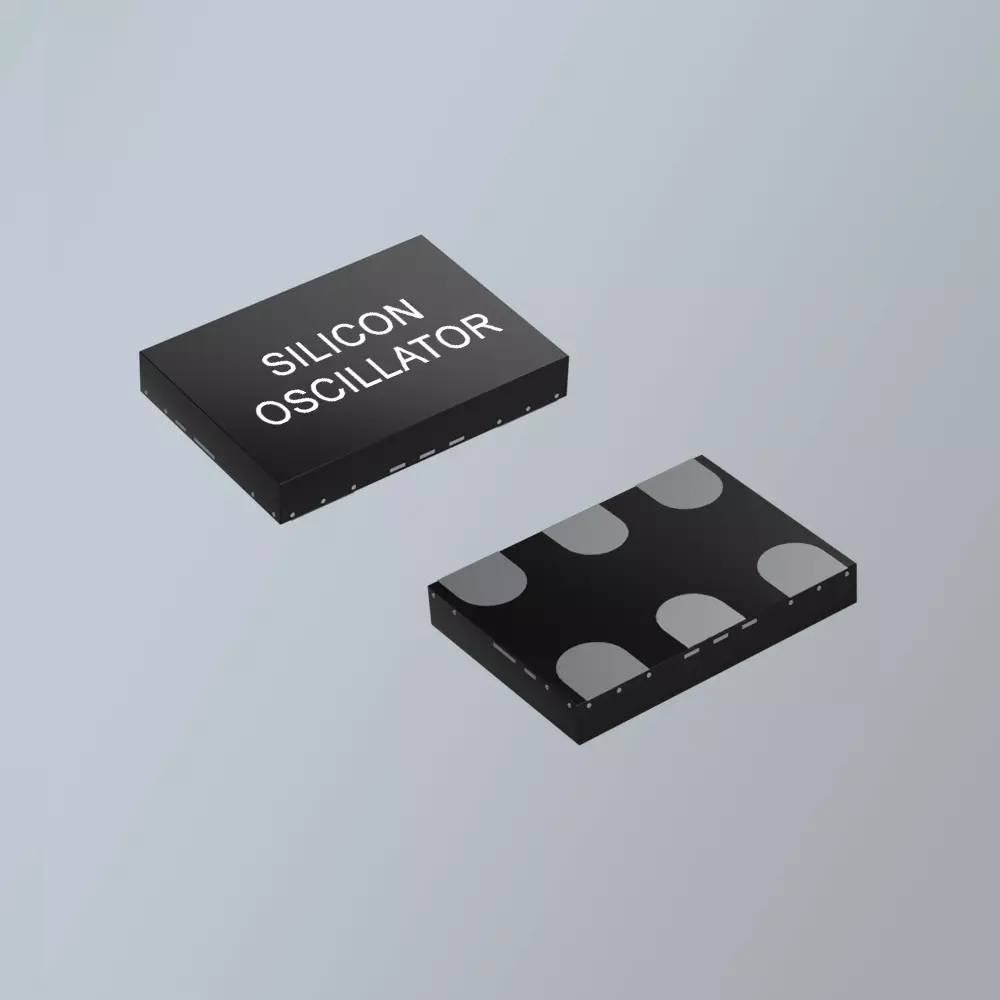

Gli oscillatori differenziali al silicio della serie DLPO sono disponibili nei pacchetti 6Pad da 3,2x2,5, 5,0x3,2 e 7x5 mm e possono essere utilizzati sugli stessi layout degli oscillatori differenziali al quarzo come sostituzione diretta al 100% delle soluzioni al quarzo. Per ridurre il consumo di corrente a 10 µA quando non è in uso, tutte le versioni sono dotate della funzione ST (stand-by) sul pin 1. È garantito un comportamento transitorio molto veloce, massimo 10 ms dopo l'accensione, e un eccellente basso invecchiamento, massimo ±1ppm dopo il primo anno.
I campioni degli oscillatori differenziali al silicio possono essere spediti il giorno stesso in qualsiasi frequenza nell'intervallo da 1 a 625 MHz con ±20ppm su -40/+85°C con 1,8 - 3,3 VDC, a condizione che i campioni siano stati ordinati a PETERMANN-TECHNIK entro le ore 14:00. Se sono richiesti altri parametri, gli oscillatori campione o le quantità in serie possono essere resi disponibili in tempi molto brevi.
Le versioni differenziali TC&VCTCXO delle serie DTCVCTO e HFDTCVCTO sono disponibili con stabilità di temperatura di +-2,5 ppm su -40/+85°C e invecchiamento di 10 anni di +-5 ppm come standard e sono caratterizzate da un intervallo di tensione di controllo molto ampio, fino a +-50 ppm. Le soluzioni TC&VCTCXO offrono inoltre valori di jitter molto bassi, un consumo di potenza molto ridotto, dimensioni di alloggiamento molto ridotte e prezzi molto vantaggiosi.
Utilizzando oscillatori differenziali al silicio, è possibile generare un ampio potenziale di risparmio. Le informazioni sui circuiti sono documentate nelle schede tecniche. Se i dati non sono sufficienti per una rapida progettazione, gli specialisti di PETERMANN-TECHNIK sono sempre a disposizione con esperienza, consulenza e assistenza. Grazie alla sua ingegneria specializzata nella progettazione, PETERMANN-TECHNIK è in grado di fornire ai clienti il supporto adeguato per consentire un time-to-market molto breve. I sistemi di prezzo e logistica adattati alla catena di fornitura sono progettati per aiutare il cliente a ridurre significativamente i costi di sviluppo, qualificazione, componenti, approvvigionamento e infrastruttura, aumentando al contempo la sua flessibilità.
Per saperne di più:
OSCILLATORI SMD DIFFERENZIALI 1 - 625 MHz
