La gamma di prodotti dello specialista del quarzo PETERMANN-TECHNIK comprende cristalli SMD a bassissima resistenza per un'oscillazione estremamente rapida e affidabile. Questi includono la serie SMD03025/4 (in un alloggiamento in ceramica da 3,2x2,5mm/4pad) e SMD02016/4 (in un alloggiamento in ceramica da 2,0x1,6mm/4pad). Durante i nostri approfonditi test in-circuit, abbiamo ripetutamente riscontrato che le resistenze di ingresso negative degli stadi oscillatori testati sono molto basse e che c'è persino una variazione molto ampia da un circuito integrato all'altro. Tuttavia, le applicazioni devono diventare sempre più piccole, per cui gli ingegneri addetti allo sviluppo devono ricorrere ad alloggiamenti per cristalli di dimensioni ridotte.

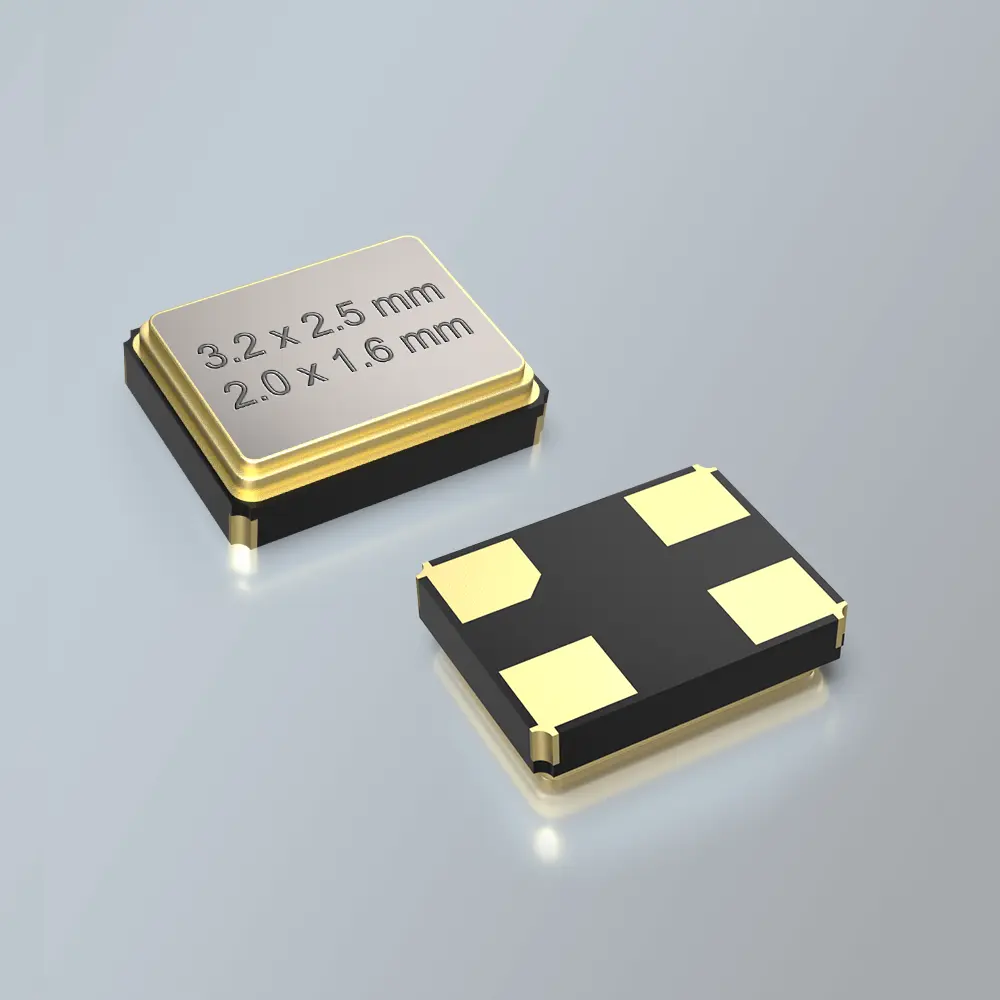

[caption id="attachment_526" align="alignleft" width="300"]Immagine 1: Cristalli a bassa ESR per una rapida risposta ai transienti[/caption]
Tuttavia, i cristalli SMD in custodie più piccole hanno resistenze più elevate rispetto ai cristalli SMD con la stessa frequenza in custodie più grandi e oscillano più lentamente e in modo instabile nello stadio oscillatore a causa delle resistenze più elevate. Ad esempio, i cristalli LOW ESR con frequenza standard di 32 MHz hanno una ESR tipica di 6 Ohm (serie SMD03025/4) o 15 Ohm (serie SMD02016/4). Se utilizzati in applicazioni radio, questi cristalli a bassa ESR con 32 MHz consentono un comportamento transitorio molto veloce ed estremamente affidabile, in modo che le applicazioni radio corrispondenti possano trasmettere in modo ottimale ed estremamente efficiente dal punto di vista energetico entro i cicli di lavoro specificati. Entrambe le serie di cristalli possono essere fornite con una tolleranza di frequenza di <±10ppma 25°C e stabilità di temperatura di ±10ppm@-20/+70°C, ±15ppm@-40/+85°C, ±30ppm@-40/+105°C e ±50ppm@-40/+125°C rispettivamente. Naturalmente, sono disponibili anche versioni per il settore automobilistico (AECQ200) in entrambi gli alloggiamenti in ceramica. Lo spettro di frequenza del cristallo 3,2x2,5 mm è compreso tra 8 e 80 MHz nella gamma fondamentale. Il cristallo da 2,0x1,6 mm della serie SMD2016/4 è disponibile nella gamma di frequenze da 20 a 64 MHz. Il cristallo della serie SMD03025/4 in un alloggiamento in ceramica da 3,2x2,5 mm è la serie di cristalli più economica al mondo. Nelle applicazioni per le quali l'alloggiamento in ceramica da 3,2x2,5 mm è troppo grande, gli specialisti di PETRMANN-TECHNIK consigliano di utilizzare la versione compatta con alloggiamento in ceramica da 2,0x1,6 mm della serie SMD2016/4. Questa custodia è stata sviluppata parallelamente a quella da 3,2x2,5 mm come ulteriore custodia per grandi volumi ed è disponibile a un prezzo molto vantaggioso. Sono disponibili versioni di entrambe le serie di quarzi che possono essere utilizzate in custodie saldate a ultrasuoni. Naturalmente, nella gamma di prodotti PETERMANN-TECHNIK sono disponibili anche cristalli a resistenza ridotta da 32,768 kHz. Oltre ai prodotti di alta qualità a prezzi molto convenienti, PETERMANN-TECHNIK è conosciuta e apprezzata da oltre 20 anni anche per la sua ampia progettazione e il supporto di grandi serie. Il credo di PETERMANN-TECHNIK GmbH è quello di offrire tutto da un unico fornitore, per garantire al cliente un time-to-market molto rapido.
