Effetto piezo inverso (utilizzato con cristalli di quarzo oscillanti)

L'effetto piezoelettrico inverso descrive la proprietà di alcuni materiali cristallini come il quarzo di deformarsi meccanicamente quando viene applicata una tensione elettrica. In un risonatore al quarzo, questo effetto viene utilizzato specificamente per far vibrare il risonatore. Se agli elettrodi del cristallo di quarzo viene applicata una tensione alternata, esso inizia a vibrare meccanicamente. Questa oscillazione avviene a una frequenza molto precisa e stabile. Per questo motivo, l'effetto piezoelettrico inverso è una base centrale per l'uso dei cristalli di quarzo come generatori di orologi nei circuiti elettronici.

Nella tecnologia delle frequenze, l'effetto piezoelettrico inverso viene sfruttato applicando una tensione elettrica alternata a un cristallo di quarzo. In questo modo il cristallo si deforma periodicamente ed entra in un'oscillazione meccanica di risonanza. La frequenza risultante dipende dalle proprietà geometriche del cristallo di quarzo, in particolare dallo spessore e dall'angolo di taglio. In genere, queste frequenze di oscillazione sono comprese tra i kHz e i MHz. Grazie alla loro elevata stabilità e precisione, i cristalli di quarzo sono componenti indispensabili in orologi, microcontrollori, dispositivi di comunicazione e generatori di frequenza.

L'effetto piezoelettrico inverso si verifica con alcuni materiali cristallini che reagiscono ai campi elettrici con una deformazione meccanica. Il quarzo, ovvero il biossido di silicio (SiO₂), è particolarmente importante nella pratica, in quanto questo materiale viene utilizzato specificamente nei cristalli di quarzo oscillanti. Storicamente, anche cristalli come la tormalina e il topazio sono stati studiati in relazione alle proprietà piezoelettriche. Tuttavia, il quarzo è particolarmente importante per la tecnologia delle frequenze perché consente oscillazioni molto stabili e precise. L'effetto dipende anche dall'orientamento del cristallo.

La frequenza di oscillazione di un cristallo di quarzo è determinata in larga misura dalle sue proprietà geometriche. Queste includono, in particolare, lo spessore del cristallo e il suo angolo di taglio o l'orientamento del cristallo. Se viene applicata una tensione CA, il quarzo oscilla alla sua frequenza di risonanza caratteristica per effetto piezoelettrico inverso. A seconda del progetto, questa frequenza è tipicamente compresa tra i kHz e i MHz. È proprio questa frequenza definita e riproducibile che rende i cristalli oscillanti una base importante per le applicazioni di precisione di orologi e frequenze elettroniche.

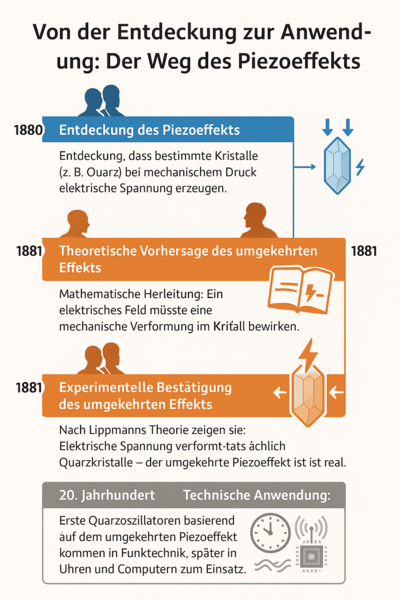

Le basi dell'effetto piezoelettrico sono state scoperte da Jacques e Pierre Curie. Essi scoprirono che alcuni cristalli generano cariche elettriche sulla loro superficie quando vengono deformati meccanicamente, il che divenne noto come effetto piezoelettrico diretto. Gabriel Lippmann teorizzò allora che doveva esistere anche l'effetto inverso. Poco dopo, i fratelli Curie confermarono sperimentalmente che i cristalli si deformano meccanicamente sotto tensione elettrica. L'effetto piezoelettrico inverso fu così scientificamente provato e costituisce ancora oggi una base importante della moderna tecnologia dei quarzi oscillanti.

PETERMANN-TECHNIK è un partner competente per le tematiche relative ai cristalli oscillanti, alla tecnologia di frequenza e ai principi fisici della generazione di orologi precisi. L'azienda trasmette le competenze tecniche in modo comprensibile e pratico, affinché i clienti industriali possano comprendere meglio il funzionamento dell'effetto piezoelettrico inverso in un contesto applicativo. Una profonda comprensione della tecnologia sottostante è particolarmente importante per i cristalli di quarzo e i componenti che determinano la frequenza. PETERMANN-TECHNIK fornisce un supporto con competenze nel campo delle soluzioni di frequenza stabili e precise per i circuiti elettronici. Per ulteriori domande, gli esperti di frequenza dell'azienda sono disponibili direttamente per telefono o e-mail.
