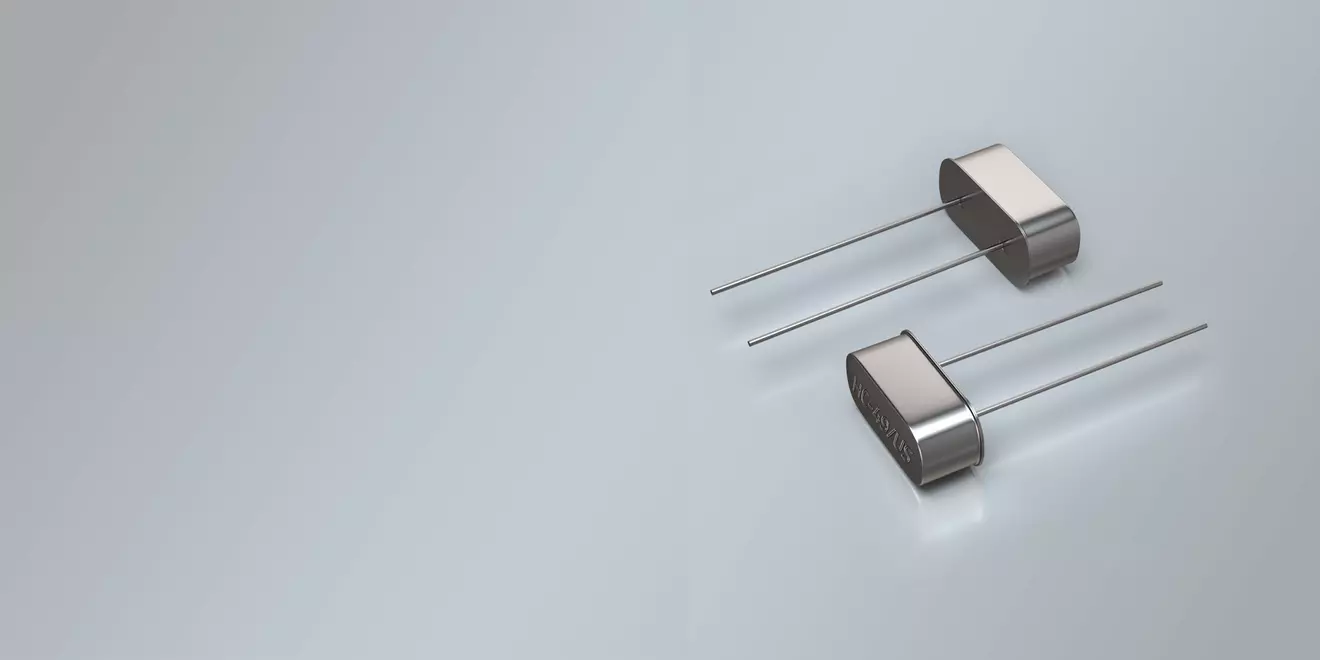

THT QUARTZ CRYSTAL HC-49/US 2 LEADS 11.05 x 4.65 mm 3.48755 - 75.0 MHz
- Alta affidabilità per un costo contenuto
- Basso profilo - altezza massima del pacchetto 3,5 e 2,5 mm
- Gamma di temperatura estesa a -55/+125°C
- Eccellente generatore di segnali di clock per CPU
- Qualificato per applicazioni automobilistiche
Nome del prodotto
Quartz Crystal
Package
THT Metal

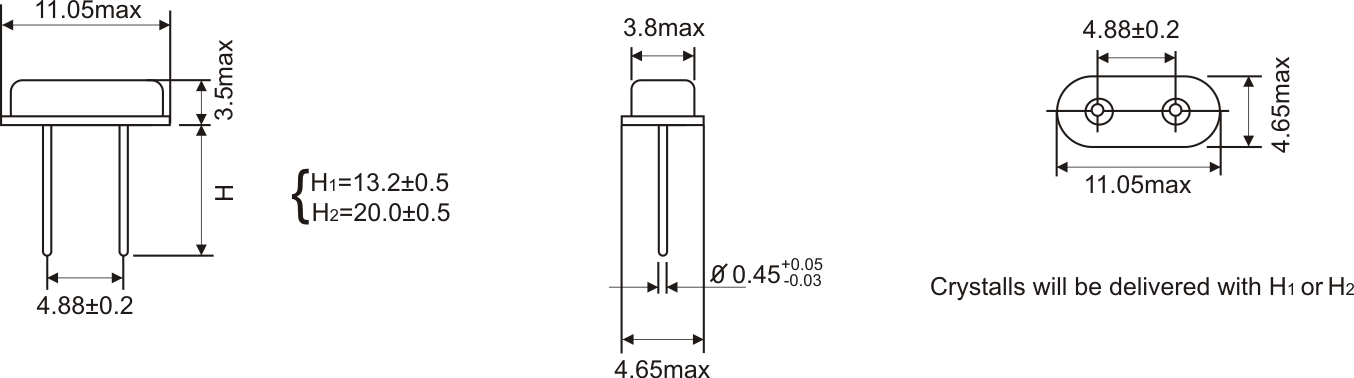

Dimensioni (mm) L x D x H:
11.05 x 4.65 x 3.5 mm
Range della frequenza
3.49 - 75.00 MHz
DELIVERY FORM
Standard = Bulks for 2 leads and 3 leads housing
Option = Paper Tape on Reel only for 2 leads housingSTORAGE TEMPERATURE
-55°+125°C
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
AGING
±3 ~ ±5 ppm per year standard (±2 ppm available as option)
DRIVE LEVEL
100 µW typical (0.01 mW ~ 1 mW possible)
SHUNT CAPACITANCE C0
7 pF max.
WORKING TEMPERATURE RANGES
0/+50°C ~ -55/+125°C
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF
FREQUENCY TOLERANCES AT 25°C
±5 ppm ~ ±50 ppm
FREQUENCY RANGES (SEPARATED)
3.48755 ~ 36.0 MHz AT-Fundamental
24.0 ~ 44.0 MHz BT-Fundamental
24.576 ~ 75.0 MHz 3rd OvertoneOPTIONS FOR HOUSING
Insulator = for 2 leads and 3 leads housing Cutted leads = only for 2 leads housing
NUMBER OF LEADS
2 (standard)
| ±10 ppm | ±15 ppm | ±20 ppm | ±30 ppm | ±50 ppm | |
|---|---|---|---|---|---|
| 0/70 °C | • | • | • | • | • |
| -10/60 °C | • | • | • | • | • |
| -20/70 °C | • | • | • | • | • |
| -40/85 °C | • | • | • | • | |
| -40/125 °C | • | • | |||
| 0/50 °C | • | • | • | • | • |
| -55/125 °C | • |
