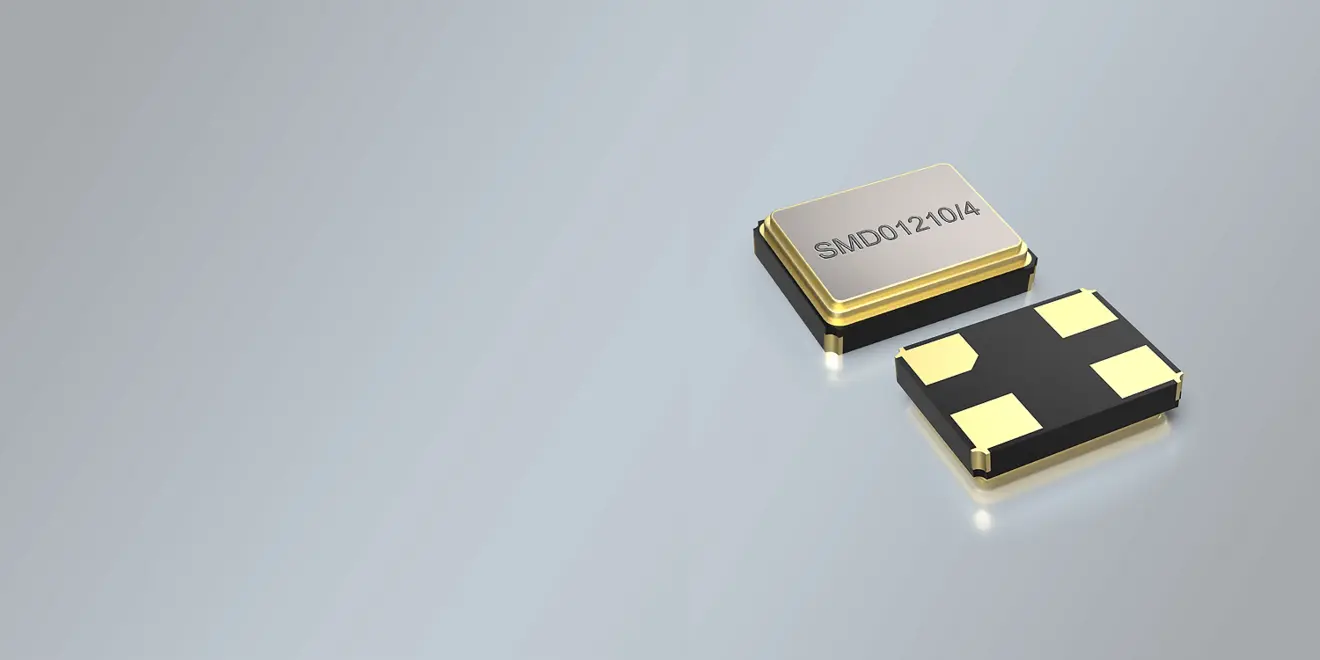

SMD Ceramica/4pads MHz Crystal 1,2 x 1,0 x 0,32 mm 24 - 285

Quarzo oscillante SMD 1,2 x 1,0 mm in alloggiamento in ceramica
Prestazioni al top ed eccellente longevità a un prezzo vantaggioso
Design del cristallo a resistenza ridotta (tecnologia LRT) per una risposta ai transienti rapida e affidabile
Elevato livello di pilotaggio per l'utilizzo in tutti i circuiti
Tolleranza di frequenza di ±10ppm@+25°C, stabilità di temperatura ridotta e valori minimi di invecchiamento disponibili
Le applicazioni includono wearables, automotive, wireless (WLAN, WIFI, Zigbee, ISM, KNX, ecc.), IoT, IoTT, M2M, GPS, embedded, industriale, telecomunicazioni, medicale, apparecchi acustici, telemedicina o ovunque sia richiesto un cristallo ad alte prestazioni e basso costo.

Nome del prodotto
SMD Quartz Crystal
Package
SMD Ceramic/4pad
Dimensioni (mm) L x D x H:
1.2 x 1.0 x 0.32 mm
Range della frequenza
32.00 - 96.00 MHz
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
EQUIVALENT SERIES RESISTANCE (ESR)
24.0 ~ 32.0 MHz = 200 Ω
32.0 ~ 38.0 MHz = 100 Ω
38.0 ~ 80.0 MHz = 80 Ω
80.0 ~ 285.0 MHz = 60 Ω
AGING
±1 ppm ~ ±3 ppm max. per year
DRIVE LEVEL
100 μW typ. / 200 μW max.
WORKING TEMPERATURE RANGES
-10/+60°C ~ -40/+85°C
LOAD CAPACITANCE (CL)
6 pF ~ 50 pF (8 pF standard), or Series
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±50 ppm
STANDARD FREQUENCIES
24.0 MHz / 25.0 MHz / 26.0 MHz / 32.0 MHz /
38.4 MHz / 40.0 MHz /
48.0 MHz / 50.0 MHz
NUMBER OF SOLDER PADS
4
STORAGE TEMPERATURE
-55°+125°C
DELIVERY FORM
Tape and Reel (3.000 pcs reel)

	±10 ppm	±15 ppm	±20 ppm	±30 ppm
-10/60 °C	•	•	•	•
0/70 °C	•	•	•	•
-20/70 °C	•	•	•	•
-40/85 °C		•	•	•
