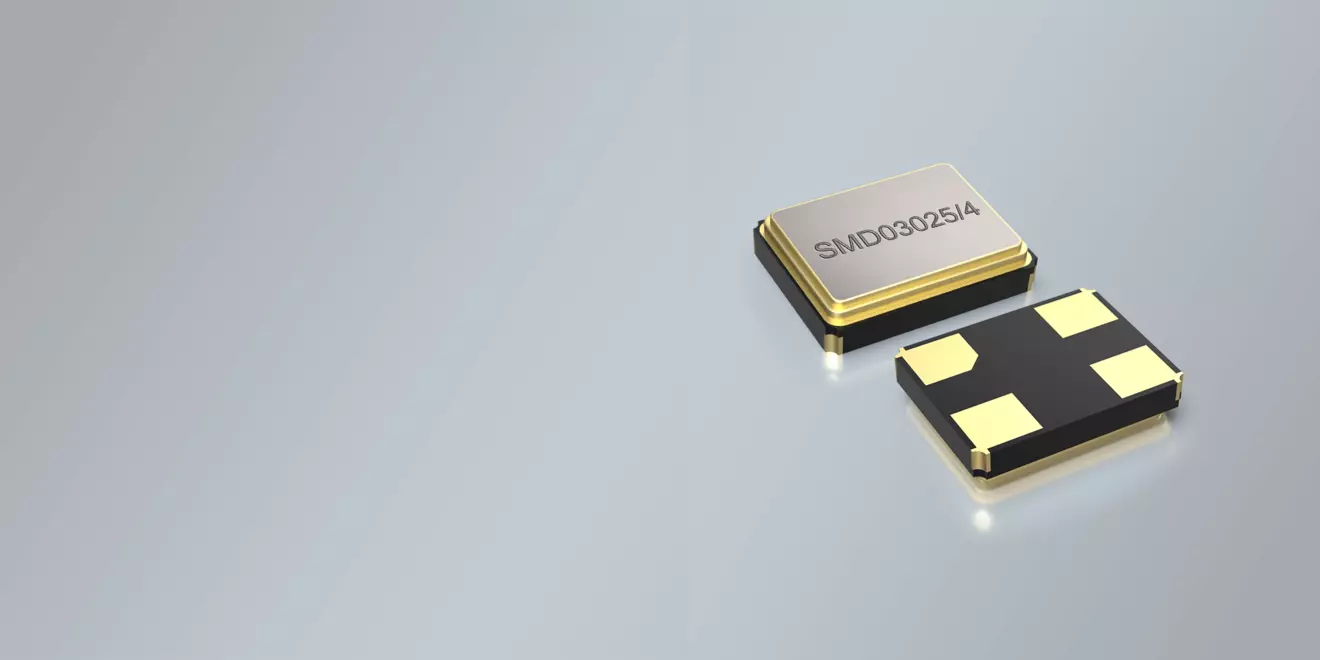

SMD QUARTZ CRYSTAL 3.2 x 2.5 mm 8.00 - 285.0 MHz

Miniatura SMD-Crystal in contenitore ceramico
Alta affidabilità per un costo contenuto
Tolleranze di frequenza di ±10ppm@+25°C, stabilità di temperatura e invecchiamento ridotti
Design al quarzo a bassa resistenza (tecnologia LRT) per un avvio dell'oscillazione rapido e sicuro
Gamma di temperatura estesa a -40/+125°C disponibile
Progettato per l'uso nei settori wireless, comunicazioni, automotive, ecc.

Nome del prodotto
SMD Quartz Crystal
Package
SMD Ceramic/4pad

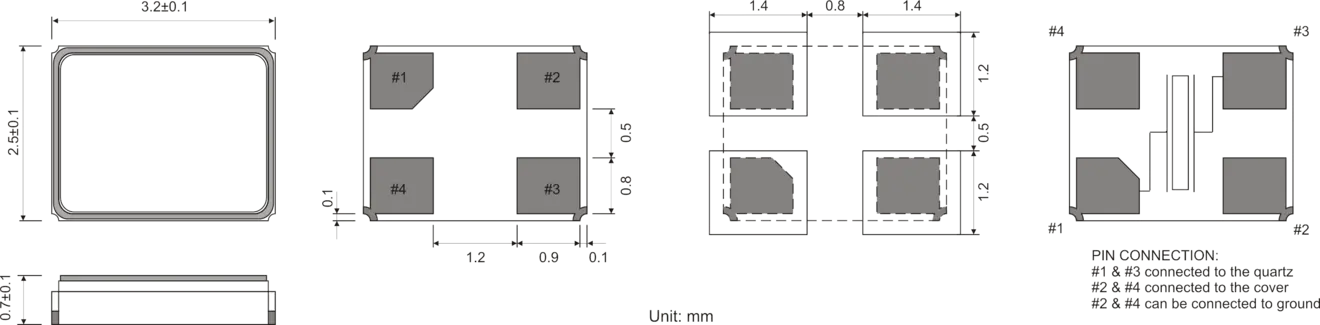

Dimensioni (mm) L x D x H:
3.2 x 2.5 x 0.8 mm
Range della frequenza
8.00 - 285.00 MHz
DELIVERY FORM
Tape and Reel (3.000 pcs per reel)
STORAGE TEMPERATURE
-55°+125°C
INSULATION RESISTANCE
>500 MΩ DC/100V ±10%
AGING
±2 ppm per year standard (±10 ppm max. after 10 years available on request)
DRIVE LEVEL
100 μW typ. / 200 μW max. ( 500 μW available on request)
SHUNT CAPACITANCE
C02 pF max.
WORKING TEMPERATURE RANGES
0/+50°C ~ -40/+125°C
LOAD CAPACITANCE (CL)
6 pF ~ 30 pF (12 pF standard), or Series
FREQUENCY TOLERANCES AT 25°C
±10 ppm ~ ±50 ppm
STANDARD FREQUENCIES
8.0 MHz / 10.0 MHz / 11.0592 MHz / 12.0 MHz / 12.288 MHz / 12.800 MHz / 13.0 MHz /13.346 MHz / 13.52127 MHz / 13.560 MHz / 13.824 MHz / 14.318 MHz / 14.31818 MHz / 14.7456 MHz / 16.0 MHz / 16.384 MHz / 16.9344 MHz / 18.432 MHz / 19.200 MHz / 20.0 MHz / 20.736 MHz / 22.1184 MHz / 22.5792 MHz / 24.0 MHz / 24.576 MHz / 25.0 MHz / 25.000625 MHz / 25.00075 MHz / 26.0 MHz / 27.0 MHz / 27.120 MHz / 27.600 MHz / 28.6363 MHz / 29.4912 MHz / 30.0 MHz / 32.0 MHz / 32.768 MHz / 33.0 MHz / 36.0 MHz / 36.864 MHz / 37.4 MHz / 38.4 MHz / 40.0 MHz / 48.0 MHz / 49.152 MHz / 50.0 MHz / 52.0 MHz / 54.0 MHz / 55.46667 MHz / 62.400 MHz / 125.0 MHz / 200.0 MHz

	±8 ppm	±10 ppm	±15 ppm	±20 ppm	±30 ppm	±50 ppm
0/50 °C	•	•	•	•	•	•
-10/60 °C		•	•	•	•	•
0/70 °C		•	•	•	•	•
-20/70 °C		•	•	•	•	•
-40/85 °C			•	•	•	•
-40/105 °C					•	•
-40/125 °C						•
