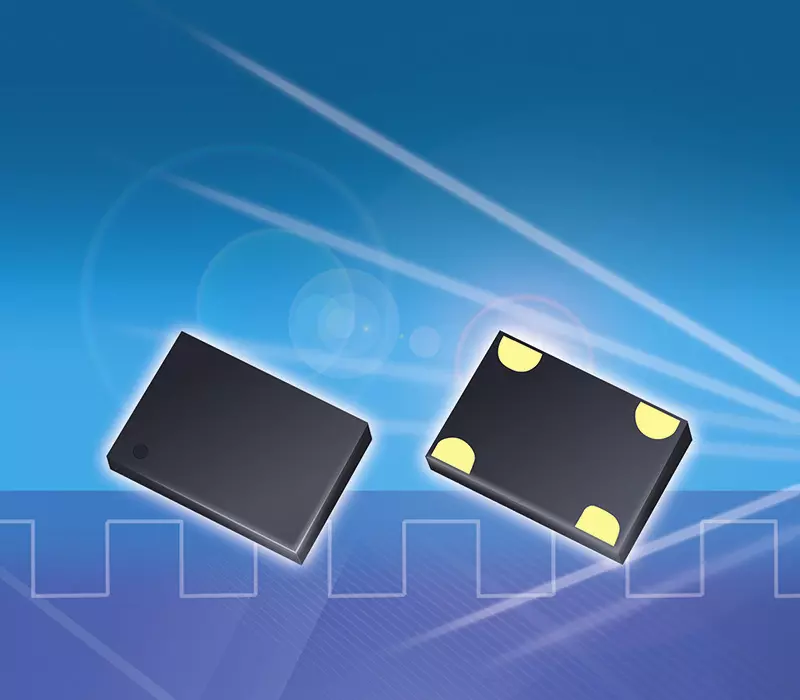

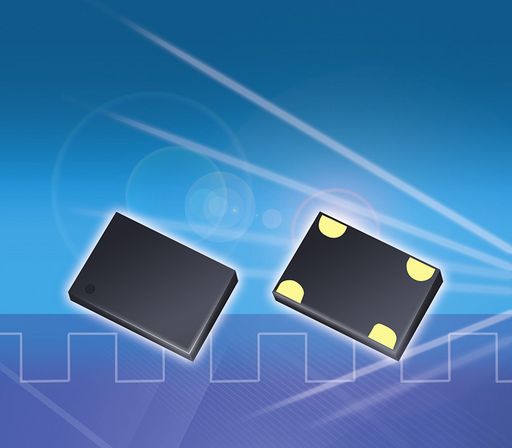

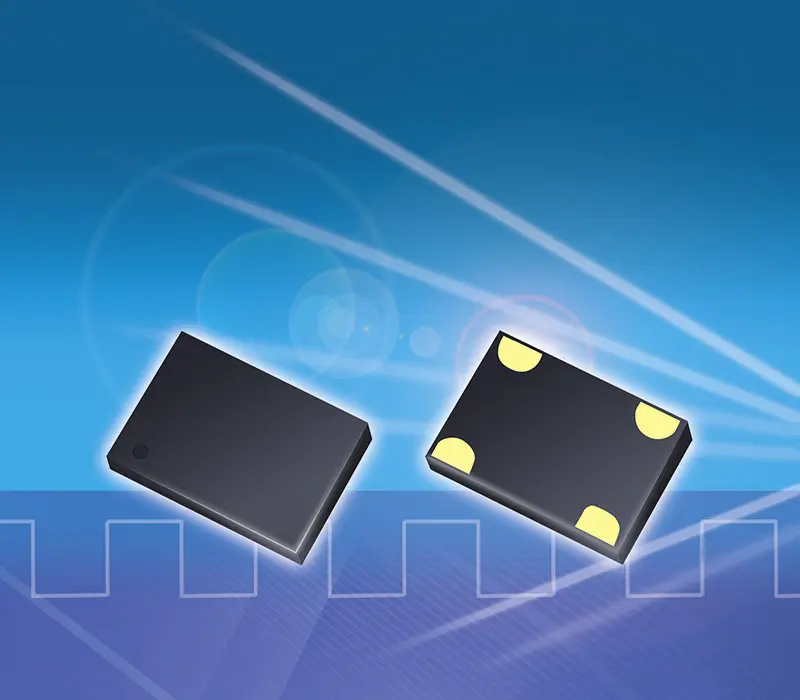

Gli oscillatori di clock al silicio a basso consumo della nostra gamma di prodotti sono caratterizzati da una tecnologia IC all'avanguardia e stabiliscono standard in termini di prestazioni, estrema longevità (MTBF 1 miliardo di ore), eccellente resistenza agli urti e alle vibrazioni, dimensioni, precisione, jitter, consumo energetico e flessibilità. Nei nostri oscillatori al silicio SMD delle serie LPO, HTLPO, WTLPO e nelle corrispondenti versioni per il settore automobilistico (AEC-Q100), per il clock del circuito integrato viene utilizzato un risonatore al silicio. Grazie alla bassissima energia di oscillazione del micro-risonatore al silicio, le prestazioni degli oscillatori SMD al silicio sono migliori di quelle degli oscillatori al quarzo. In linea di principio, gli oscillatori al silicio SMD possono essere utilizzati in tutte le applicazioni che richiedono un oscillatore di clock molto economico. I campioni possono essere normalmente spediti il giorno stesso se richiesti entro le ore 14:00.
La tendenza a favore degli oscillatori al silicio SMD continua senza sosta. Da un lato, sono poco costosi rispetto alle loro prestazioni e stanno sostituendo gli oscillatori al quarzo, a parte i TCXO e i VC-TCXO, in tutti i mercati verticali e in tutte le applicazioni. Inoltre, gli oscillatori a bassissima potenza da 32,768 kHz e MHz consentono un risparmio energetico del sistema fino al 50%: chiedete ai nostri specialisti come è possibile.
QUALE VERSIONE CONSIGLIAMO PER I NUOVI SVILUPPI?
Per i nuovi sviluppi, si consigliano versioni con alloggiamento da 2,0x1,6 mm o massimo 2,5x2,0 mm, con l'ampio intervallo di tensione di alimentazione di 2,25 - 3,63 VCC (-XX- nella designazione dell'articolo), la stabilità di frequenza di ±20ppm@-40/+85°C, ±30ppm@-40/+105°C, ±30ppm@-40/+125°C o ±50ppm@-55/+125°C, con la frequenza desiderata. Per la funzione del pin1, si consiglia di utilizzare la funzione di stand-by, anche se questa funzione non è assolutamente necessaria. Motivo. Da un lato, lo sforzo di cablaggio per il pin #1 è molto basso in relazione al possibile risparmio di prezzo. Questo perché normalmente disponiamo di grandi quantità di scorte con la funzione di stand-by nel nostro magazzino, in modo da poterle consegnare con brevissimo preavviso e a basso costo. Gli oscillatori senza la funzione di stand-by sul pin 1 vengono prodotti nella quantità richiesta, che di solito è molto più costosa. Se non sono disponibili quantità a magazzino dell'oscillatore desiderato, i tempi di consegna standard, anche per i prodotti personalizzati, sono di 4 - massimo 6 settimane.
COME MIGLIORARE GRATUITAMENTE IL COMPORTAMENTO DELL'EMV
Gli oscillatori di clock al silicio SMD dispongono della cosiddetta funzione SoftLevel. Informazioni dettagliate sono disponibili nel seguente rapporto:"Come l'oscillatore di clock in silicio SMD migliora significativamente l'EMC".
La funzione gratuita SoftLevel consente di rallentare il tempo di salita/discesa del segnale di uscita. Questo rende i bordi del segnale di uscita più arrotondati; nella versione più lenta, il segnale di uscita assomiglia a una pinna di squalo. Con un prolungamento fino al 45% del tempo di salita/discesa, l'attenuazione EMC all'undicesima armonica è superiore a -60 dB. Un valore enorme per una regolazione così semplice ditrise e tfall.
I SERVIZI DI INGEGNERIA COMPLETANO LA NOSTRA GAMMA DI PRODOTTI ESTREMAMENTE AMPIA:
1) Concentrarsi sull'intero processo di progettazione
La nostra competenza principale risiede nei componenti per la generazione di frequenze e nella relativa consulenza sui prodotti personalizzati, nonché nell'assistenza completa ai clienti durante il processo di progettazione. Offriamo ai nostri clienti un valore aggiunto speciale, sfruttando costantemente la nostra esperienza tecnica per offrire una soluzione orientata al cliente e basata su componenti sofisticati e innovativi. Accompagniamo quindi i nostri clienti durante l'intero processo di progettazione, dalla selezione dei prodotti orientata all'applicazione e all'assemblaggio dei campioni, fino alla produzione in serie e all'assistenza in serie.
2) Il nostro servizio di progettazione:
▪ Consulenza completa sul prodotto
Analisi dei circuiti
Simulazioni del circuito
Misura del cristallo di quarzo/oscillatore utilizzato in base alle norme sui cristalli oscillanti (IEC60444)
▪ Misura della corrente e del livello di pilotaggio dei cristalli di quarzo (IEC60444)
▪ Determinazione della frequenza operativa e della capacità di carico effettiva (IEC60444)
▪ Determinazione del fattore di sicurezza e della sicurezza di risposta ai transitori (IEC60444)
Raccomandazioni per l'adattamento del circuito al rispettivo componente di determinazione della frequenza
▪ Supporto per le grandi serie in collaborazione con i reparti del cliente coinvolti
3) Vantaggi per i nostri clienti:
▪ L'outsourcing dei test consente al cliente di ottenere un notevole risparmio di costi e di tempo, nonché una base tecnica e completa per le decisioni.
▪ Implementazione rapida e fornitura di analisi tecniche con una relazione finale in tempi molto brevi.
Lancio sul mercato estremamente rapido di un prodotto e sgravio per l'ufficio tecnico del cliente grazie a test basati su standard e tempi di analisi estremamente ridotti.
Individuazione e correzione tempestiva di errori nei circuiti dei componenti generatori di frequenza per consentire una produzione di massa senza problemi.
I nostri metodi di analisi sono conformi alle specifiche dell'industria automobilistica e dei veicoli commerciali e sono estremamente validi e affidabili.
