Alla frequenza standard di 125 MHz, ad esempio, un oscillatore di clock al quarzo convenzionale richiede 40mA@3.3VDC, 60mA@2.5VDC e spesso non è nemmeno disponibile con 1,8 VDC. Gli LPO di PETERMANN-TECHNIK richiedono 7.5mA@3.3VDC, 6.4mA@2.5VDC e 5.6mA@1.8VDC a 125 MHz. Inoltre, i campioni possono essere consegnati il giorno stesso se ordinati a PETERMANN-TECHNIK entro le ore 14:00. Prodotti elettronici verdi per un mondo più intelligente - Risparmiare energia è facile!
Questi consumi molto bassi per gli oscillatori di clock standard della serie LPO possono essere realizzati grazie alla speciale progettazione dei circuiti. Nell'intervallo di tensione compreso tra 1,8 e 3,3 Vc.c. vengono utilizzati circuiti integrati appositamente sviluppati per gli oscillatori di clock al silicio standard. Inoltre, gli LPO sono caratterizzati da una stabilità di frequenza standard di +-20 ppm a -40/+85 °C e da un eccellente invecchiamento a lungo termine di ±5 ppm dopo 10 anni, quindi a livello di TCXO.

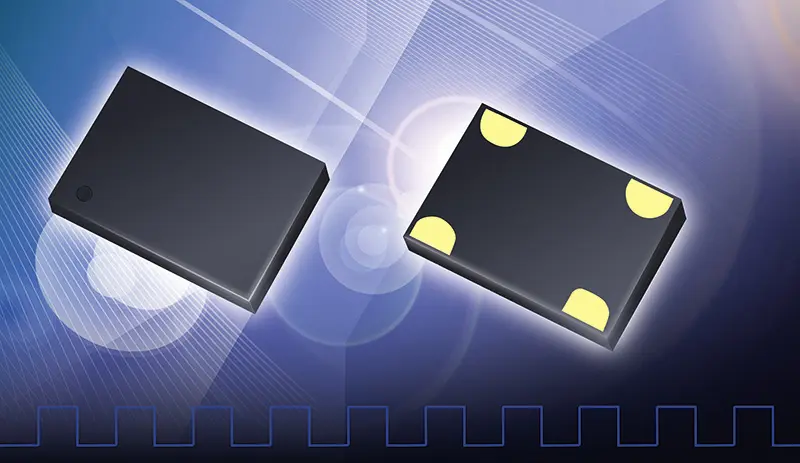

Gli LPO sono disponibili in alloggiamenti convenzionali a 4 pad con dimensioni di 2,0 x 1,6 mm, 2,5 x 2,0 mm, 3,2 x 2,5 mm, 5,0 x 3,2 mm e 7,0 x 5,0 mm. Per i nuovi progetti, gli specialisti di PETERMANN-TECHNIK consigliano le dimensioni delle custodie di 2,0 x 1,6 mm e 2,5 x 2,0 mm, poiché queste versioni molto piccole sono meno costose delle loro sorelle più grandi.
Per risparmiare ancora più energia quando non sono in uso, gli LPO offrono all'utente una corrente di stand-by di 0,6µA tip. con una tensione di alimentazione di 1,8 VDC. Oltre all'MTBF di 500 milioni di ore, questa è un'altra pietra miliare. Va da sé che gli LPO presentano eccellenti valori di jitter.
Gli LPO possono essere utilizzati in tutte le applicazioni che richiedono un generatore di clock molto favorevole e preciso. La gamma di prodotti PETERMANN-TECHNIK comprende anche oscillatori per alte temperature e per il settore automobilistico (AEC-Q100).
Gli LPO possono essere montati sugli stessi layout degli oscillatori al quarzo a 4 pad e offrono un grande potenziale di risparmio grazie alla sostituzione al 100%.
Ulteriori informazioni in:
Oscillatori al silicio (come MEMS)
o
Panoramica dei prodotti degli oscillatori al silicio
Domande tecniche:
Telefono: 0 81 91 / 30 53 95
E-mail: info(at)petermann-technik.de
