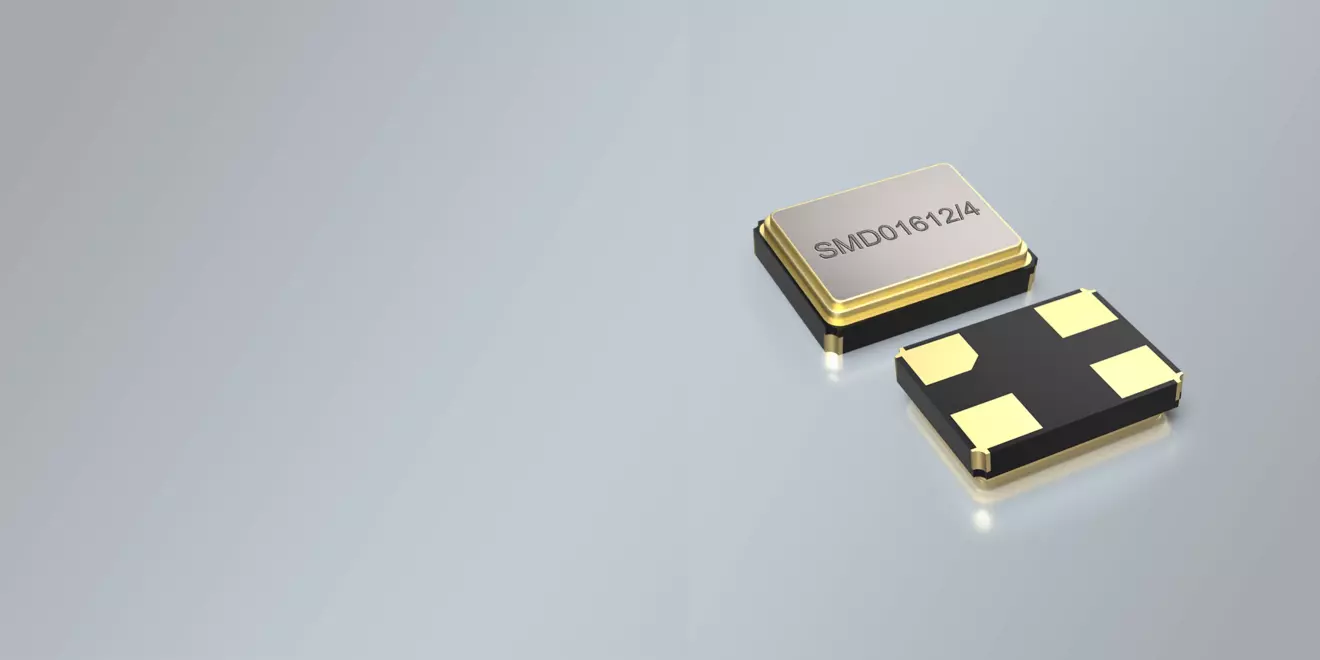

SMD QUARTZ CRYSTAL 1.6 x 1.2 mm 24.0 - 285.0 MHz

Tolleranza stretta / stabilità stretta disponibili
Alta affidabilità per costi contenuti
Tolleranze di frequenza di ±10ppm@+25°C, stabilità di temperatura stretta e basso invecchiamento erogabili
Design al quarzo a bassa resistenza (tecnologia LRT) per un avvio dell'oscillazione rapido e sicuro
Eccellente generatore di segnali di clock per CPU

Nome del prodotto

SMD Quartz Crystal
Package

SMD Ceramic/4pad
Dimensioni (mm) L x D x H:

1.6 x 1.2 x 0.3 mm
Range della frequenza

24.00 - 285.00 MHz
DELIVERY FORM

Tape and Reel (3.000 pcs reel)
DRIVE LEVEL

100 μW typ. / 200 μW max.
STORAGE TEMPERATURE

-55°+125°C
WORKING TEMPERATURE RANGES

-10/+60°C ~ -40/+125°C
INSULATION RESISTANCE

>500 MΩ DC/100V ±10%
LOAD CAPACITANCE (CL)

6 pF ~ 50 pF (12 pF standard), or Series
EQUIVALENT SERIES RESISTANCE (ESR)

24.0 ~ 32.0 MHz = 200 Ω
32.0 ~ 38.0 MHz = 100 Ω
38.0 ~ 80.0 MHz = 80 Ω
80.0 ~ 285.0 MHz = 60 Ω
STANDARD FREQUENCIES

24.0 MHz / 26.0 MHz / 32.0 MHz /
37.4 MHz / 38.4 MHz / 40.0 MHz /
48.0 MHz / 50.0 MHz
Aging

±1 ppm ~ ±3 ppm max. per year
Number of Solder Pads

4

	±10 ppm	±15 ppm	±20 ppm	±30 ppm	±50 ppm	±100 ppm
-10/60 °C	•	•	•	•	•	•
-20/70 °C	•	•	•	•	•	•
-40/85 °C		•	•	•	•	•
-40/105 °C				•	•	•
-40/125 °C						•
