La serie di quarzi oscillanti NANO-SMD SMD01210/4 combina una miniaturizzazione senza compromessi con un'ampia gamma di frequenze, un elevato livello di pilotaggio e la collaudata LRT – per un funzionamento affidabile in dispositivi indossabili, applicazioni ISM, IoT e IIoT, sensori, applicazioni mediche e industriali, nonché in tutti i prodotti finali che richiedono quarzi oscillanti con un’elevatissima resistenza agli urti e alle vibrazioni.

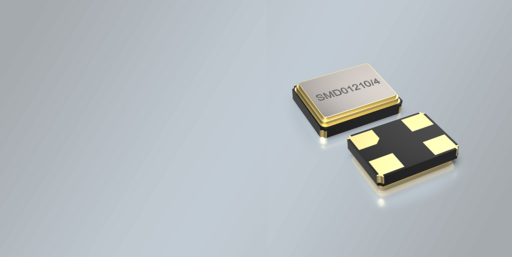

Landsberg am Lech, 10 agosto 2026 – PETERMANN-TECHNIK GmbH amplia il proprio portafoglio di quarzi con un vero e proprio fiore all’occhiello: il nuovo quarzo oscillante SMD della serie SMD01210/4 in un involucro ceramico ultracompatto da 1,2 × 1,0 mm con 4 piazzole di saldatura. Il quarzo oscillante NANO-SMD combina dimensioni minime con una gamma di frequenze eccezionalmente ampia, da 24 a 285 MHz, stabilendo così nuovi standard per i progetti in cui lo spazio è limitato e le prestazioni elevate sono fondamentali.
Il cuore del nuovo quarzo è la tecnologia LRT (Low ESR Resonator Technology). Il design del risonatore a bassa resistenza garantisce un avvio rapido e molto affidabile, anche in condizioni in cui altri quarzi raggiungono i propri limiti. In combinazione con un livello di pilotaggio molto elevato, pari a 200 µW max., l’SMD01210/4 offre notevoli riserve per circuiti oscillatori esigenti e la massima affidabilità operativa per tutta la durata di vita.
Una precisione che convince
Nonostante le sue dimensioni minime, l’SMD01210/4 offre valori di frequenza eccezionali. La tolleranza di frequenza a +25 °C è pari a ±10 ppm. La stabilità di frequenza è pari a ±10 ppm negli intervalli di temperatura da –20 a +70 °C e a ±15 ppm e ±20 ppm rispettivamente nell’intervallo industriale esteso da –40 a +85 °C. L’invecchiamento è di soli ±10 ppm dopo 10 anni – un valore che garantisce la stabilità a lungo termine dei sistemi, in particolare nelle applicazioni wireless.
La serie è attualmente disponibile in cinque intervalli di temperatura: –10/+60 °C, 0/+70 °C, –20/+70 °C, -30/+85 °C e –40/+85 °C – dall’uso consumer alle applicazioni industriali più esigenti.
| Codice | SMD01210/4 (basso ESR) |
| Contenitore | Involucro ceramico SMD, 4 pad, 1,2 × 1,0 × 0,32 mm |
| Intervallo di frequenza | 24 – 285 MHz |
| Tolleranza di frequenza (+25 °C) | ±10 ppm |
| Stabilità di frequenza | ±10 ppm (fino a –20/+70 °C); ±15 / ±20 ppm (–40/+85 °C) |
| Intervalli di temperatura | –10/+60 °C · 0/+70 °C · –20/+70 °C · -30/+85 °C · –40/+85 °C |
| Invecchiamento | ±10 ppm dopo 10 anni |
| Livello di pilotaggio | 100 µW tip. / 200 µW max. |
| Tecnologia | LRT – Tecnologia a risonatore a bassa ESR |
La differenza sta nei dettagli
Rispetto a prodotti simili presenti sul mercato, l’SMD01210/4 si distingue chiaramente per tre aspetti: la tecnologia proprietaria LRT per un'oscillazione sicura grazie al design del risonatore a bassa resistenza, il livello di pilotaggio molto elevato di 200 µW max. e l'eccezionale ampiezza della gamma di frequenza da 24 a 285 MHz – il tutto racchiuso in un compatto involucro ceramico a 4 pad di soli 1,2 × 1,0 mm.
Il nuovo quarzo è quindi ideale per dispositivi indossabili, fitness tracker, anelli intelligenti e fasce toraciche, pulsossimetri, sensori di glucosio, apparecchi acustici, dispositivi IoT, IIoT e per la casa intelligente, applicazioni wireless come WLAN, WiFi, Zigbee e ISM, moduli GPS, elettronica di consumo, telecomunicazioni, nonché sistemi industriali e medicali di ogni tipo. Ovvero tutte le applicazioni che richiedono quarzi oscillanti altamente resistenti agli urti e alle vibrazioni.
«Con l’SMD01210/4 dimostriamo che dimensioni minime, gamma di frequenza estrema e massima affidabilità operativa non si escludono a vicenda. Grazie alla tecnologia LRT, disponibile in esclusiva presso di noi, e all’elevato livello di pilotaggio, gli sviluppatori dispongono esattamente delle riserve necessarie per i moderni progetti ad alta frequenza – con un eccellente rapporto qualità-prezzo.»
— Roland Petermann, amministratore delegato di PETERMANN-TECHNIK GmbH
